69dfeb53da4ed3.86707628.svg)
Несколько лет назад коллега принёс мне сломанную коронку. Передний зуб, нижняя челюсть. Красивая работа: хорошая анатомия, аккуратная глазурь. Прослужила девять месяцев — и раскололась почти пополам прямо по центру.
Мы начали разбираться. Материал — дисиликат лития, производитель известный. Коронка изготовлена правильно, толщина достаточная. И тут мой коллега показывает мне паспорт материала: «Смотри, твёрдость по Виккерсу отличная, 5.8 ГПа». Я спрашиваю: «А прочность на изгиб какая?» Он смотрит на меня с непониманием. «Ну… там написано 360 МПа. Это же много, нет?»
Много — но недостаточно для той конструкции, которую он сделал. Это был 3-единичный мост от клыка до второго премоляра с минимальной толщиной промежуточного тела — техник сэкономил на толщине ради эстетики. Запас прочности при такой геометрии оказался критически мал. Промежуточное тело сломалось под жевательной нагрузкой.
1. Что такое прочность на изгиб — и почему она важна клинически
Прочность на изгиб — это максимальное внутреннее напряжение (МПа), которое материал выдерживает в момент разрушения при изгибающей нагрузке. Клинически это ответ на вопрос: «Выдержит ли коронка жевательные нагрузки или сломается?»
Представьте: вы держите линейку за оба конца и давите пальцем посередине. Сначала она гнётся, потом ломается. Максимальное напряжение в момент перелома — это и есть прочность на изгиб.

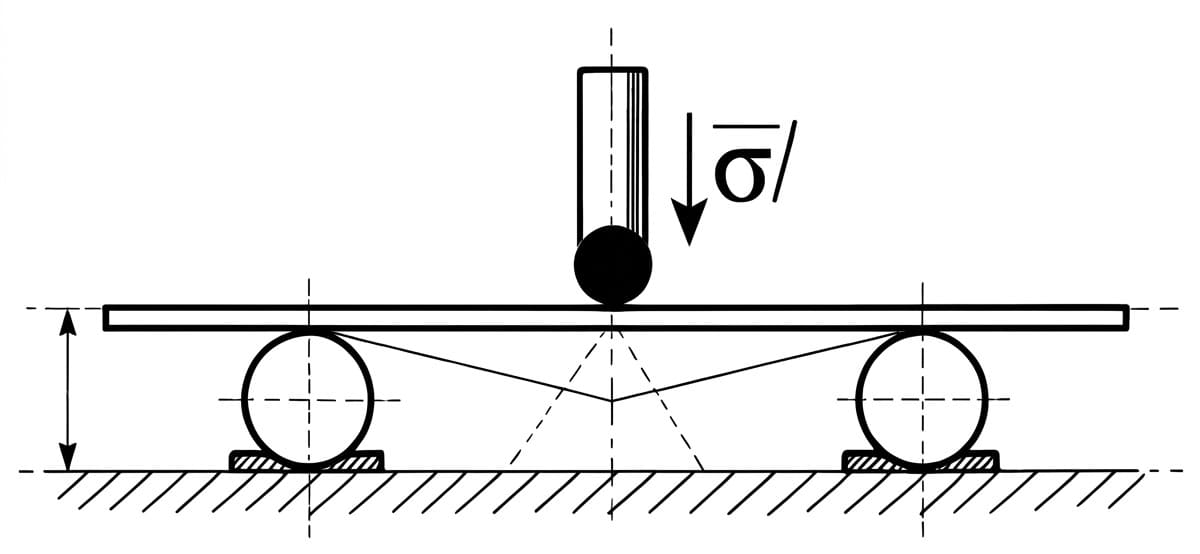

В лаборатории это называется трёхточечный тест на изгиб: образец материала укладывается на две опоры, нагрузка прикладывается строго по центру. Также применяют четырёхточечный изгиб и двухосный тест (piston-on-three-ball).
Почему именно изгиб? Когда пациент жуёт, коронка испытывает нагрузки нескольких типов одновременно:
- Вертикальное сжатие (прямой укус)
- Изгиб (боковые движения нижней челюсти)
- Скручивание (скользящие контакты при жевании)
Все эти напряжения в итоге выражаются через изгиб внутри тела коронки — именно там материал и ломается. Поэтому прочность на изгиб лучше всего предсказывает клиническое поведение.
«Коронки в полости рта не царапаются насмерть — они ломаются. Поэтому прочность на изгиб — это и есть главный вопрос: выдержит или нет?»
Важно про методы измерения: ISO 6872 допускает три метода теста — трёхточечный, четырёхточечный и двухосный. При сравнении материалов разных производителей проверяйте метод: из-за разной геометрии нагружения значения могут отличаться на 10–15% даже для одного и того же материала.
2. Чем прочность на изгиб отличается от твёрдости — и почему их путают
Это принципиально разные свойства. Прочность на изгиб отвечает на вопрос «сломается ли?», твёрдость — «будет ли царапаться?». Коронки разрушаются от изгиба, а не от царапин — поэтому МПа клинически важнее, чем HV.
| Показатель | Что измеряет | Клинический вопрос |
|---|---|---|
| Прочность на изгиб (МПа) | Сопротивление разрушению при изгибающей нагрузке | Сломается ли коронка? |
| Твёрдость (HV, Knoop) | Сопротивление поверхности вдавливанию | Будет ли царапаться? Износит ли антагонист? |
Парадокс: материал может быть очень твёрдым и при этом хрупким — то есть легко раскалываться. Типичный пример — стекло: очень высокая твёрдость, нулевая вязкость. Многие ранние керамики именно этим и страдали.
Обратная ситуация: высокая прочность на изгиб при умеренной твёрдости. Именно так работает современный диоксид циркония — он держит изгиб отлично, но по твёрдости уступает металлокерамике, и при этом значительно долговечнее в клинике, особенно в боковых отделах.
И ещё один момент, который часто упускают: слишком высокая твёрдость — это риск, а не преимущество. Материал, твёрдость которого существенно выше, чем у эмали антагониста, будет активно изнашивать зуб напротив. Именно поэтому нешлифованный «белый» циркон первых поколений получил такую плохую репутацию у пародонтологов.
Из практики: если врач присылает запрос «сделайте самый прочный материал» — уточните, что именно его беспокоит. Чаще всего за этим стоит страх перелома, а не износа. Это разные задачи с разными решениями.
3. Как ISO 6872 классифицирует материалы по показаниям
ISO 6872 делит стоматологические материалы на 5 классов по минимальной прочности на изгиб и привязывает каждый класс к конкретным конструкциям. Это не просто «свойство» — это допуск к клиническому применению.
| Класс | Мин. прочность на изгиб | Показания |
|---|---|---|
| 1 | ≥ 50 МПа | Передние виниры, вкладки/накладки, одиночные коронки передних зубов |
| 2 | ≥ 100 МПа | Одиночные коронки передних и боковых зубов (адгезивная фиксация) |
| 3 | ≥ 300 МПа | Одиночная коронка или 3-ед. мост (без моляров) |
| 4 | ≥ 500 МПа | 3-ед. мостовидный протез (включающий моляры) |
| 5 | ≥ 800 МПа | 4-ед. и более многоединичный мостовидный протез |
Вернёмся к истории из начала. Тот дисиликат лития с 360 МПа — это класс 3 по ISO. Формально для 3-единичного моста без моляров он подходил. Но техник не учёл геометрию конструкции: слишком тонкое промежуточное тело создало концентрацию напряжений, с которой материал не справился. ISO-класс был выбран правильно — а вот конструктивное решение нет. Это разные вещи.
Главный урок: класс по ISO — необходимое условие, но не достаточное. Выбор материала всегда комплексный.
Практическое правило: перед выбором материала задайте себе два вопроса: (1) какой класс ISO нужен для этой конструкции? (2) есть ли в паспорте материала чёткое указание класса ISO 6872? Если класс не указан — просите у производителя сертификат или протокол испытаний.
4. Почему «чем выше МПа — тем лучше» — опасное заблуждение
Высокий МПа не означает лучший материал. Повышение прочности меняет микроструктуру и оптику, избыточная прочность во фронтальной зоне ухудшает эстетику. Правильный материал — тот, что соответствует показанию.
Три причины, почему логика «выше = лучше» не работает:
1. Прочность меняет оптику. Для повышения прочности корректируют кристаллическую фазу, размер зёрен, плотность. Это меняет, как рассеивается свет — и напрямую влияет на полупрозрачность. Высокопрочный циркон для передних зубов без специальной обработки будет выглядеть как фарфоровый зуб из 1980-х.
2. Разные зоны — разные задачи. Фронт: эстетика в приоритете, максимальная прочность там избыточна. Боковые зубы: прочность в приоритете. Зубы после эндодонтии: нужна ещё и вязкость, чтобы коронка не раскалывала ослабленный корень.
3. Нужен баланс, а не максимум. Хороший материал — это баланс: прочность, вязкость, оптика, обрабатываемость, термостабильность. Материал, который выигрывает только по одному параметру, часто проигрывает в клинике. Гонка за максимальным МПа — это маркетинг, а не стоматология.
Сравним два сценария для одиночной коронки на 12-м зубе:
| Материал | Оценка |
|---|---|
| Дисиликат лития, 400 МПа, высокая прозрачность | ✓ Отличный выбор. Класс 3 по ISO — перекрывает требование с запасом. Эстетика на высоте. |
| Монолитный циркон 5Y, 700 МПа, средняя прозрачность | ✗ Избыточно. Прочность в два раза выше нужного. Эстетика пострадает. Пациент во фронтальной зоне будет недоволен. |
Запомните: Выше ≠ Лучше. Ниже ≠ Хуже. Правильно — значит соответствует показанию. Материал с 350 МПа, выбранный под правильное показание, прослужит дольше, чем материал с 900 МПа, выбранный неверно.
5. Что делать, если производитель не указывает класс ISO
Если в паспорте нет класса ISO 6872, определите его сами по значению МПа, используя таблицу классов. Если МПа вообще не указан — это красный флаг: запросите протокол испытаний или рассмотрите другой материал.
Шаг 1. Найдите значение МПа и метод измерения. В паспорте должно быть конкретное число и метод: three-point, four-point или biaxial.
Шаг 2. Определите класс по таблице: 50 МПа → класс 1 · 100 МПа → класс 2 · 300 МПа → класс 3 · 500 МПа → класс 4 · 800 МПа → класс 5.
Шаг 3. Если МПа не указан — запросите сертификат соответствия ISO 6872 или протокол испытаний. Серьёзный производитель предоставит без проблем.
Шаг 4. Если документации нет — это красный флаг. Рассмотрите альтернативный материал с прозрачной сертификацией.
Важно про as-milled: некоторые производители указывают МПа только для необработанного блока. После кристаллизации или спекания значение может существенно меняться — в обе стороны. Убедитесь, что цифра относится к финальному, обработанному материалу.
Лайфхак: создайте в лаборатории таблицу — материал / МПа / класс ISO / допустимые показания. Полчаса один раз — и ошибок в выборе материала станет в разы меньше.
Чеклист: выбор материала по прочности на изгиб
Пройдите перед тем, как утвердить материал для работы
Шаг 1 — Требования конструкции
- Определите тип и протяжённость конструкции (одиночная коронка, мост, зона, включает ли моляры)
- Определите нужный класс ISO 6872: ≥50 МПа (кл.1) · ≥100 (кл.2) · ≥300 (кл.3) · ≥500 (кл.4) · ≥800 (кл.5)
- Учтите зону: фронт — эстетика в приоритете, боковые — прочность в приоритете
- Статус зуба: после эндодонтии нужна хорошая вязкость материала
Шаг 2 — Документация материала
- В паспорте есть конкретное число МПа (не диапазон, не «высокая прочность»)
- Указан метод измерения: three-point, four-point или biaxial
- МПа указано для финального материала, а не для as-milled блока
- Класс ISO 6872 указан или определён вами по таблице
Шаг 3 — Баланс свойств
- Не берёте «с запасом» без нужды: избыточная прочность во фронте ухудшает оптику
- Учли твёрдость относительно антагониста (слишком высокая = износ противоположного зуба)
- Проверили совместимость с методом фиксации (класс 2 — только адгезив)
- Финальный вопрос: материал соответствует клиническому показанию этой конструкции?
Частые вопросы о прочности на изгиб
Какая прочность на изгиб нужна для зубной коронки?
Зависит от конструкции по ISO 6872: одиночная коронка на передний зуб — от 50 МПа (кл.1), на боковой — от 100–300 МПа (кл.2–3). 3-единичный мост без моляров — от 300 МПа (кл.3). 3-единичный мост с молярами — от 500 МПа (кл.4). Длинные мосты (4+ единицы) — от 800 МПа (кл.5).
Чем трёхточечный тест на изгиб отличается от двухосного?
Оба измеряют прочность на изгиб, но дают разные значения из-за геометрии нагружения. Трёхточечный (three-point) — нагрузка по центру, стандартный метод. Двухосный (biaxial) — нагрузка по поверхности, ближе к реальным условиям, часто даёт значения на 10–15% выше. При сравнении паспортов — всегда проверяйте метод.
Почему циркон 1200 МПа — не лучший выбор для передних зубов?
Высокая прочность достигается за счёт изменения микроструктуры, что снижает полупрозрачность. Для передних зубов прозрачность и флуоресценция критически важны. Правильный выбор для фронта — дисиликат лития (300–500 МПа) или высокопрозрачный циркон 5Y (600–700 МПа).
Что такое ISO 6872 и зачем его проверять?
ISO 6872 — международный стандарт для стоматологической керамики. Он классифицирует материалы на 5 классов по прочности на изгиб и определяет показания для каждого. Применение материала вне его класса — клинический риск, который производитель не покрывает.
Может ли материал с низким МПа оказаться долговечнее высокопрочного?
Да — если он выбран под правильное показание. Долговечность определяется соответствием показанию, вязкостью разрушения и геометрией конструкции. Материал с 350 МПа для одиночной коронки прослужит дольше, чем материал с 900 МПа, применённый без учёта конструктивных ограничений.
Прочность на изгиб — это не просто цифра в паспорте. Это ключ к классификации ISO, который определяет, для каких конструкций материал сертифицирован. Твёрдость отвечает на вопрос «будет ли царапаться», прочность на изгиб — на вопрос «сломается ли». Коронки ломаются — не царапаются.
Выбор материала — это не поиск максимального МПа. Это поиск правильного соответствия между показанием и классом ISO. Материал с 350 МПа под правильное показание прослужит дольше, чем материал с 900 МПа, выбранный наугад.
И последнее: если производитель не может внятно объяснить, какому классу ISO соответствует его материал — это уже ответ на вопрос о качестве.
Материал подготовлен на основе стандарта ISO 6872:2024. Образовательный проект Dentalica × UPCERA.
Помогите другим пользователям с выбором - будьте первыми, кто поделится своим мнением об этом посте.
